????????一般而言，調頻發射機是調頻廣播發射機的簡稱，主要用于將調頻廣播電臺的語音和音樂節目以無線方式發射出去。

????????任何一個調頻廣播電臺，無論其規模大小（國家電臺，省級電臺，市級電臺，縣級電臺，鄉級電臺，村級電臺，校園電臺，企事業單位電臺，部隊營房電臺，等等），都將由音頻播控設備、音頻傳輸設備、調頻發射機及發射天饋線組成。

????????覆蓋范圍大的電臺，需要發射功率大的調頻發射機、高增益的發射天線并架設在離地面高的地方；而覆蓋范圍小的電臺，則需要發射功率小的調頻發射機、增益合適的天線并架設在合適的高度上。

通常，調頻發射機的功率等級有1W，5W，10W，30W，50W，100W,300W,500W,1000W,3KW,5KW,10KW等。也可根據實際需要，定制特殊功率調頻發射機。

調頻發射機有很多種分類：

????????按調頻發射機的使用場合分，可分為專業級調頻發射機和業余級調頻發射機：專業級主要用于專業廣播電臺和對音質、可靠性要求較高的場合，而業余級主要用于非專業電臺和對音質和可靠性要求一般要求的場合；

????????按廣播方式來分，可分為立體聲廣播和單聲道廣播；

????????按調頻發射機的電路原理來分，可分為模擬調頻發射機和數字調頻發射機：隨著電子技術的高速發展，特別是專業級調頻發射機，數字調頻發射機正在逐步取代模擬調頻發射機，區別數字和模擬很簡單，就看其是否使用采用軟件無線電技術（DSP+DDS或者FPGA+DDS）的設計方案。

????????一個調頻廣播發射系統覆蓋距離主要與三個因素有關：1、調頻發射機功率；2、發射天線的架設高度；3、發射天饋線的增益。

????????調頻發射機的功率可分為小功率（300W及以下）、中功率（500W~2KW）和大功率（3KW以上），功率越大對增加發射距離越有利。

????????調頻發射天線架設高度對覆蓋距離影響特別重要，高度越高對覆蓋越有利。

????????調頻廣播發射天線有各種形式，主要有單偶極子天線、雙偶極子天線；一套完整的調頻廣播發射天線一般都是由單偶極子和雙偶極子的基本單元組成各種形式的天線陣列組成。調頻天線的增益與天線的層數有關，常用的有單層、雙層、四層、六層和八層，其增益分別為1.5dBd，4.5dBd，7.5dBd，9.1dBd和10.5dBd。天線增益越大對覆蓋距離越有利。發射天線有垂直極化、水平極化和圓極化三種方式，目前國內外采用垂直極化的極化方式居多。

????????發射饋線將產生損耗，一般來講，饋線越粗、損耗越小。

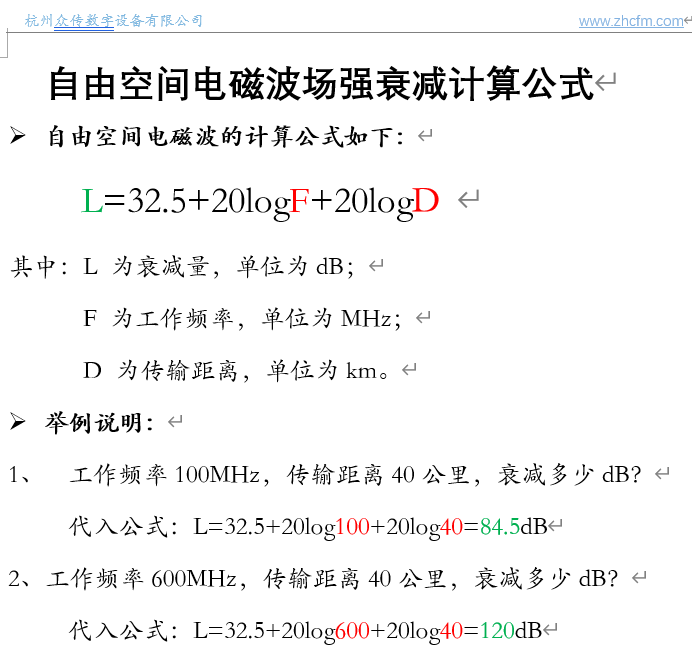

????????估算調頻廣播覆蓋范圍，現在有專業軟件可以進行較精確地計算和繪圖。但該軟件售價昂貴；也可以采用人工計算或查圖表的辦法進行估算。

????????強烈推薦一般單個發射系統采用查圖表的辦法即可快捷而準確地估算出覆蓋距離。如您需要該圖表，請關注本網站公眾號免費索取圖標或加技術支持微信免費索取，微信號為138571180。

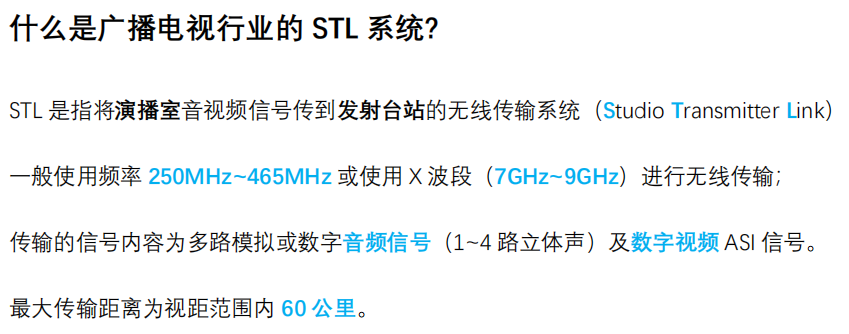

AES67網絡數字音頻標準（轉載）

????AES67是—個開放的網絡數字音頻標準， 它是基于IP網絡架構，采用現有的IT網絡協議，實現低時延、高性能的專業音頻傳輸?shù)幕ビ眯灾笇?dǎo)方針。它的開放協議與可兼容性，極大地推動了數字音頻技術基于IP網絡架構之上的發展。

一、AES67標準產生的背景

????從廣播電視音頻系統的發展進程來看：從使用諸多線纜的模擬音頻系統，到引入了“同步”概念的數字音頻系統，再到TDM音頻矩陣系統，進而到基于以太網實現多個工作間網絡互聯音頻系統，接下來到 基于IP架構下實現遠程互通互聯（工作之間、不同地域之間）的網絡音頻技術，如今已形成基于IP架構下的多地點集中式分布系統。 音頻技術能力的演進，IT技術的發展，讓整個音視頻技術行業搭上了IT技術的順風車，音頻行業也面臨 AolP( Audio over Inter-net Protocol,互聯網協議架構下的音頻）時代的到來。

????目前媒體網絡聯盟MNA(Media Networking Alliance）通過的網絡協議有四個:Livewire、Ravenna、QLAN、Dante。這四個協議分別對應業內的四個廠家， The Telos代表 Livewire , Lawo代表Ravenna , QSC代表QLAN , 雅馬哈代表 Dante。但是，不同網絡協議間是互不兼容的，這對于用戶來說非常麻煩。因?yàn)橛脩?hù)大部分選擇的不是某—個品牌，而是—個系統，這個系統里可能有很多不同設備，有的設備用這個協議，有的用那個，這些設備往往不能互通。

????現在就是有這么—套互通的機制——AES67,? 能夠把不同的協議聯通在—起。當前，Dante、Livewire、Ravenna、QLAN 四個協議所覆蓋的廠家已經達到90%以上，這意味著AES67標準能打通市場上90%的設備，并解決了用戶最棘手的問題。

二、AES67 標準的關鍵技術

1、同步機制

????網絡上任何地點的接收端通過—個公共時鐘，可以與其他接收端同步回放，公共時鐘可以保證所有流均被以相同的速率采樣和還原，同—速率的多個流可以被輕易合成。公共時鐘的同步是通過 IEEE 1588-2008 精準時鐘同步協議來實現的，IEEE 1588協議使軟件和硬件相結合，無需額外的時鐘線，依然使用原有的以太網數據線來傳遞??? 時鐘信號，組網簡單、高效。

2、媒體時鐘

????發送端網絡上承載的數字音頻根據媒體時鐘進行采樣， 或者將其采樣頻率按照媒體時鐘進行轉換；接收端用它來播放數字媒體流，媒體時鐘與網絡時鐘具有固定關系，媒體時鐘較之網絡時鐘擁有更精確的速率，速率應該與音頻采樣頻率— 致。本標準支持三種采樣頻率：44.1KHz、48KHz、96KHz。

3、編碼

????編碼是音頻信號數字化為可組成流的數據包序列的方法，有效載荷的格式定義了音頻采樣的編碼。 AES67標準支持有效載荷格式包括L16和L24。L16是—種非壓縮音頻數據采祥的編碼格式，L24是L16的—種擴展。16位或24位無壓縮音頻數據采樣值是以符號整形的二進制補碼來表示的。 其中，L16的范圖是-32768 到 32767。

4、傳輸

????傳輸定義了經過編碼、打包之后的媒體數據，在網絡層和傳輸層上的操作。本標準中，網絡層的媒體數據包應該基于IPV4來傳輸；傳輸層應該使用實時傳輸協議 (RTP) 來傳輸音頻數據信息，使用實時傳輸控制協議( RTCP) 來傳輸控制信息，設備應使用UDP協議來傳輸 RTP 數據包。

實時傳輸協議為數據提供了具有實時特征的端對端傳送服務，目的是提供時間信息和實現流同步。實時傳輸控制協議負責管理傳輸質量，在當前應用進程之間交換控制信息，提供流量控制和擁塞控制服務。

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

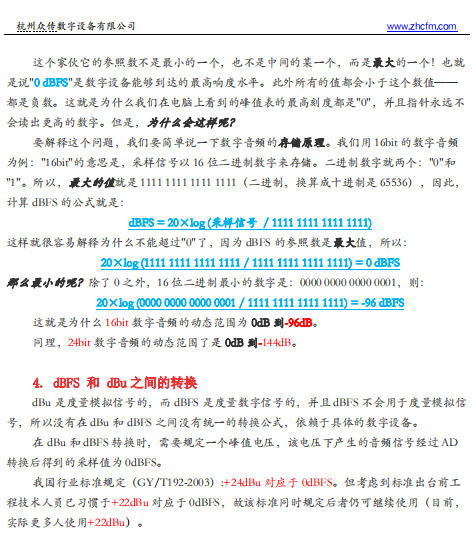

????????AES是美國音頻工程協會（Audio?Engineering?Society），EBU是歐洲廣播聯盟（European?Broadcast?Union）。AES/EBU是指一種專業數字音頻接口標準，是現在較為流行的專業數字音頻標準。

????????該標準是專門為專業用途而制定的，于1985年公布（AES3-1985），1992年修訂（AES3-1992），得到了國際權威專業組織的廣泛支持。

????????AES/EBU是一種無壓縮的數字音頻格式，以單向串行碼來傳遞兩個聲道的高質量數字音頻數據（最高24比特量化）;還傳送相關的控制信息（包括數字信道的源和目的地址、日期時間碼、采樣點數、字節長度和其他附加信息）并具有檢測誤碼的能力。

????????AES/EBU信道是自同步的，時鐘信息來自發送端，由AES/EBU的數碼流附帶表達。它的三個標準采樣率是32KHz、44.1KHz和48KHz。

????????AES/EBU是基于單根雙絞線對為物理連接媒質，采用平衡傳輸方式，標準阻抗為110Ω，使用XLR（卡儂）插件；無須均衡即可在長達100米的距離上傳輸數據；如果均衡，可以傳輸至1000米；使用光纖可傳輸至更遠距離。

????????我們都有過這樣的經歷：當我們正在收聽感興趣的廣播節目時、車輛開進了隧道，立即無法正常收聽廣播；等車輛開出隧道，很遺憾，那個廣播內容已過去了。

????????為了解決隧道內可以不間斷收聽廣播節目，“隧道廣播覆蓋系統”應運而生。該系統可將隧道外的所有無線廣播節目高保真地引入隧道進行無縫覆蓋，使聽眾可以不間斷收聽廣播節目。而且，當隧道內出現事故引起交通堵塞時，還可以通過所有頻率的廣播節目播發疏導交通的應急信息。

????????一個完整的隧道廣播覆蓋系統由洞外接收天線、近端機、遠端機、泄露電纜或發射天線、應急廣播處理器、等等組成。詳細請點擊隧道廣播覆蓋系統了解詳情。

????????同樣的技術和產品也可以用于諸如地下停車場一類的封閉場合場合。

????????杭州眾傳數字設備有限公司已在國內實施了近100條隧道的廣播覆蓋工程，覆蓋效果堪稱完美。設備穩定可靠，性?xún)r(jià)比高。

調頻廣播發射機的技術參數分為射頻參數和音頻參數：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

射頻參數有：發射功率及偏差、發射頻率及偏差、殘波輻射、等；? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

音頻參數有：信噪比、失真度、頻率響應、立體聲分離度、等。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

相關國家標準和行業標準規定了各種參數的大小。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

點擊查看調頻廣播發射機主要參數范例。

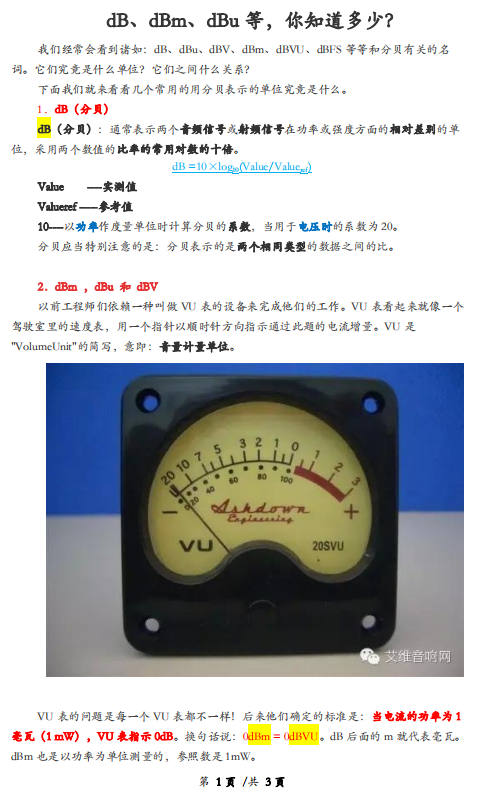

光纖鏈路損耗一般由光纖分配損耗、光纜衰減損耗、光纖接插件損耗、等組成。? ? ? ? ? ? ? ? ? ? ? ? ? ?

光纖分配損耗：是光信號經過光分配器后產生的損耗，由分配損耗和附加損耗組成。舉例：2分光3.9dB，4分光7.4dB。

光纜衰減損耗：是光信號經過光纜長距離傳輸后產生的損耗，與光纜長度和光波長相關。舉例：1310nm每公里0.4dB；1550nm每公里0.25dB。? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

光纖接插件損耗：是活動光纖連接頭產品的損耗，不同型號的接頭產生的損耗也不同。工程上，為了簡化，按每個連接頭插損0.5dB核算。
