產品概述

? ??該5KW調頻立體聲發射機（熱插拔）是一款性能卓越的廣播級立體聲調頻廣播發射機，用于專業廣播電臺無線覆蓋?？紤]到發射機的高可靠性，在設計理念上，該發射機在關鍵部分均采用冗余設計以期達到發射機長期穩定運行。由于采用了熱插拔結構，故可在不停機的情況下對發射機的部件進行維修和復原。

技術特點

1.?????? 功率富裕量大：由4片1.5KW熱插拔模塊高效合成，4只2500VA熱插拔開關電源供電。

2.?????? 輸出功率穩定：采用智能化自動功率控制技術（AGC），確保輸出功率不隨開機時間和環境溫度的變化而變化，功率穩定度控制在10W以內。

3.?????? 雙激勵器配置：采用雙激勵器智能自動切換（備用激勵器及切換器為可選件），可進一步提高整機可靠性。

4.?????? 數字調頻激勵器：采用全數字化CD級調頻激勵器，可直接接收數字音頻信號（AES/EBU）,收聽效果接近CD級

5.?????? 人機界面友好：采用8英寸真彩色觸摸液晶顯示屏，實時顯示機內各種參數，無需任何培訓，在屏幕提示下即可操作。

6.?????? 保護功能齊全：具有過功率保護、反射功率過大保護、過溫保護、過壓保護和過流保護；并可在部分功放模塊故障時智能調節輸出功率，既維持最大安全功率播出、又可保證故障不會擴大。

7.?????? 真正熱插拔功能：在任何情況下，可在不停機的情況下插拔功放模塊和電源模塊，可在不停機的情況下維修和復原發射機。

8.?????? 定時自動調節輸出功率：通過現場設定，可發射機在每天不同時段自動調節輸出功率，給電臺經濟運行帶來方便。

9.?????? 先進的遙控遙測接口：通過RS232/RS485或接口TCP/IP網絡接口可訪問發射機內部任何參數。

?

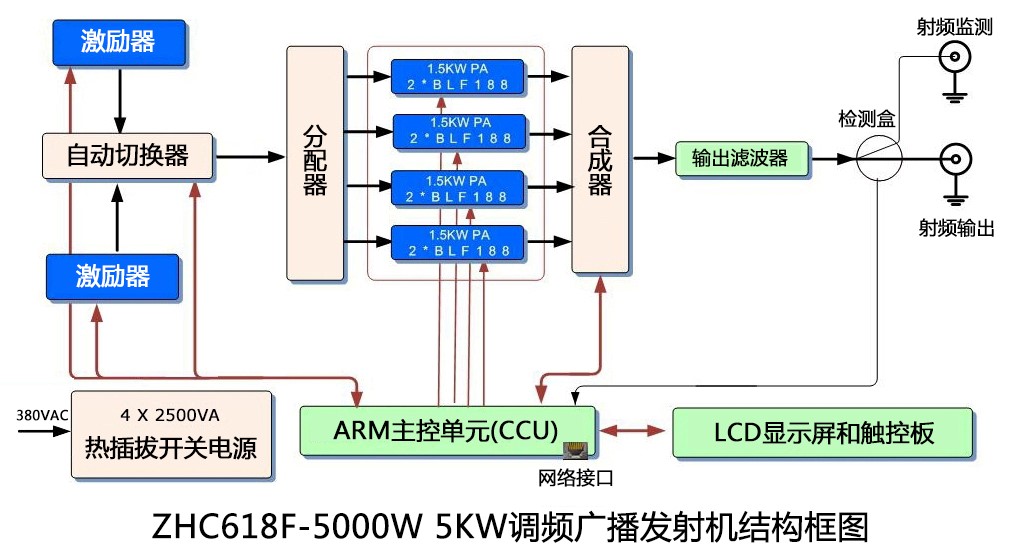

原理框圖

主要技術參數

1.?? RF頻率范圍? ? ? 87MHz～108MHz? 步進10kHz（可定制其他頻率）

2.?? 輸出功率? ? ? ?0～5KW? 連續可調

3.?? 輸出功率允許偏差? ＜±10%

4.?? 輸出功率穩定度? ?＜±3%

5.?? 輸出阻抗? ? ? ?50Ω

6.?? RF輸出連接器? ? F70或φ40直饋

7.?? 殘波輻射? ? ? ?＜ -75dB

8.?? 寄生調幅? ? ? ?＜ -50dB

9.?? 載頻允許偏差? ? ±200Hz

10.? 模擬音頻輸入? ? -12dBm～+8dBm

11.? 音頻電平增益? ? -15dB～+15dB? 步進0.1dB

12.? 模擬音頻輸入阻抗? 600Ω 平衡 卡儂

13.? AES/EBU輸入阻抗? ?110Ω 平衡 卡儂? ? ? ?

14.? AES/EBU輸入電平? ?0.2～10Vpp? ? ? ??

15.? AES/EBU采樣率? ? 30kHz～96kHz? ? ??

16.? RDS輸入? ? ? ? 不平衡(選擇項) BNC 型連接器

17.? 音頻預加重? ? ? 0μs、50μs、75μs

18.? 頻率響應? ? ? ?±0.01dB 30Hz～15000Hz

19.? 左右聲道電平差? ?＜0.01dB（100%調制）

20.? 立體聲分離度? ? ?≥70dB?? 30Hz～15000Hz

21.? 立體聲信噪比? ? ?≥90dB?? 1KHz，100%調制

22.? 失真度? ? ? ? ?＜0.01%?? 30Hz～15000Hz

23.? 散熱方式? ? ? ? 強迫對流

24.? 溫度范圍? ? ? ? -5℃～+45℃

25.? 機箱標準? ? ? ? 19英寸 寬（777mm）×高（1523mm）×深（950mm）

26.? 整機重量? ? ? ? 400kg

?其他技術指標滿足GY/T 169—2001《米波調頻廣播發射機技術要求和測量方法》
